在全球半导体产业竞争日趋激烈、数字化转型加速推进的背景下，半导体制造正朝着智能化、自动化、数字化方向快速演进。传统的单点自动化已无法满足先进制程对效率、良率与灵活性的极致追求，半导体工厂迫切需要一场从“制造”到“智造”的系统性变革。在这一浪潮中，金昇智能以信息系统集成服务为核心抓手，构建起覆盖半导体全链路的智慧工厂解决方案，为行业提供了系统集成的新范式。
半导体制造涉及数十道乃至上百道工序，涵盖晶圆加工、光刻、刻蚀、薄膜沉积、封装测试等多个环节，每个环节都产生海量数据，且对指令响应与设备协同要求极高。传统的分立式信息系统（如MES、EAP、YMS、SPC等）往往形成数据孤岛，难以实现全流程的溯源与优化。金昇智能的破局之道，并非简单堆砌软件模块，而是以一体化系统集成思维，打通从设备层到管理层、从研发到量产的全链路数据通路。
具体而言，金昇智能打造了如下几层核心能力：
一、设备互联与实时数据采集层。 通过SECS/GEM、OPC UA等标准化协议，将不同品牌、不同世代的半导体设备统一接入，实现毫秒级设备状态、工艺参数、报警信息的实时采集与指令下发。这一层消除了设备异构性带来的集成壁垒，为上层应用提供稳定、可靠的数据基础。
二、制造执行与智能调度层。 以自主可控的MES系统为中枢，结合高级排程（APS）、实时派工（RTD）与设备自动化程序（EAP），实现产线动态优化。系统通过AI算法预测瓶颈、平衡产能、减少换线时间，从而提升设备综合效率（OEE）和整体产出。系统集成良率管理系统（YMS），将缺陷检测、量测数据与工艺参数关联分析，快速定位良率异常，辅助工程师进行根因追溯。

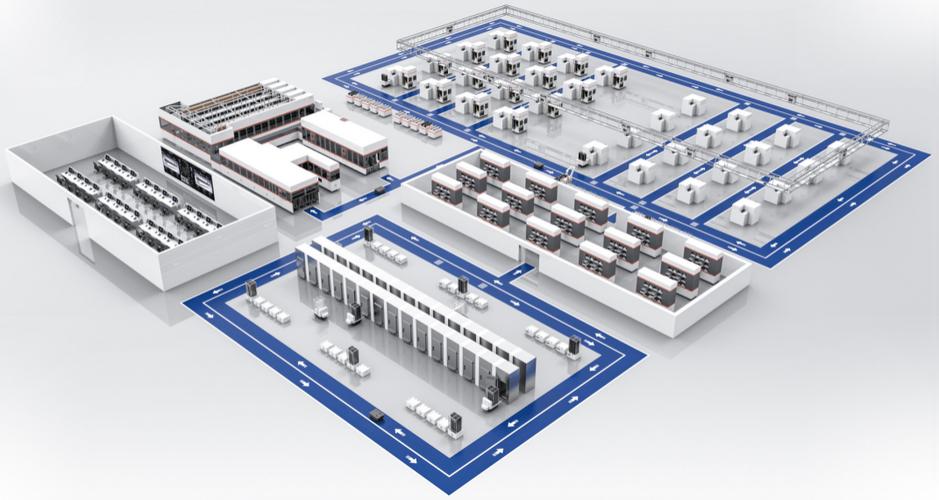

三、全链路质量追溯与数字孪生层。 针对半导体制造对洁净度与可靠性的苛刻要求，金昇智能构建了基于“一物一码”的全生命周期追溯体系。从晶圆入厂到芯片出厂，每一片晶圆、每一个批次均可调阅完整工艺履历与环境数据。进一步地，通过数字孪生技术，在虚拟空间中高保真映射物理产线，支持新工艺导入前的仿真验证，以及设备预防性维护，从而大大降低试错成本和停机风险。
四、智能决策与持续优化层。 系统集成大数据平台与机器学习引擎，对海量历史数据进行挖掘。以化学机械抛光（CMP）工序为例，集成系统可基于前道量测数据动态调整抛光时间与压力模型，实现自适应控制，提升平坦度均匀性。系统为管理层提供可视化驾驶舱，实时展示产能、良率、周期时间等关键指标，支持数据驱动的精益改善。
金昇智能的系统集成新范式，其关键创新在于“全链路”而非“单点”，具体体现在三个方面：
第一，纵向集成。从设备传感器到云端大数据平台，实现控制层、执行层、管理层、决策层的无缝衔接，让数据在不同层级间自由流转，避免信息衰减与延迟。
第二，横向集成。跨越晶圆制造、封装测试、乃至供应链协同等环节，将工厂内部的系统集成向外延伸到供应商与客户，形成端到端的价值链可视化与协同响应。
第三，生态集成。金昇智能不仅自主开发核心套件，还开放接口与第三方系统（如ERP、PLM、上层AI应用）互联，构建可扩展的智慧工厂生态，避免客户被锁定在单一技术路线之中。
实践表明，采用金昇智能集成方案的半导体工厂，设备稼动率提升可达15%以上，良率爬坡周期缩短20%左右，且能够在多品种、小批量的柔性制造场景中保持高效率与高良率。例如，在某12英寸晶圆厂的案例中，金昇智能协助其整合了超过500台设备，搭建统一的制造数据平台，实现了工艺配方管理自动化与加工参数在线校准，年度产值显著提升。
智造浪潮汹涌而来，半导体作为智能时代的基石产业，其工厂信息化水平直接决定了产业竞争力。金昇智能以系统集成为支点，撬动半导体全链路智慧工厂的构建，展现了从“连接”到“洞察”、从“自动化”到“自主化”的演进路径。伴随5G、边缘计算、AI大模型的深入应用，金昇智能的这一集成范式将持续迭代，并将经验复制到更多高端制造领域，推动中国半导体产业在智能化浪潮中破浪前行。
